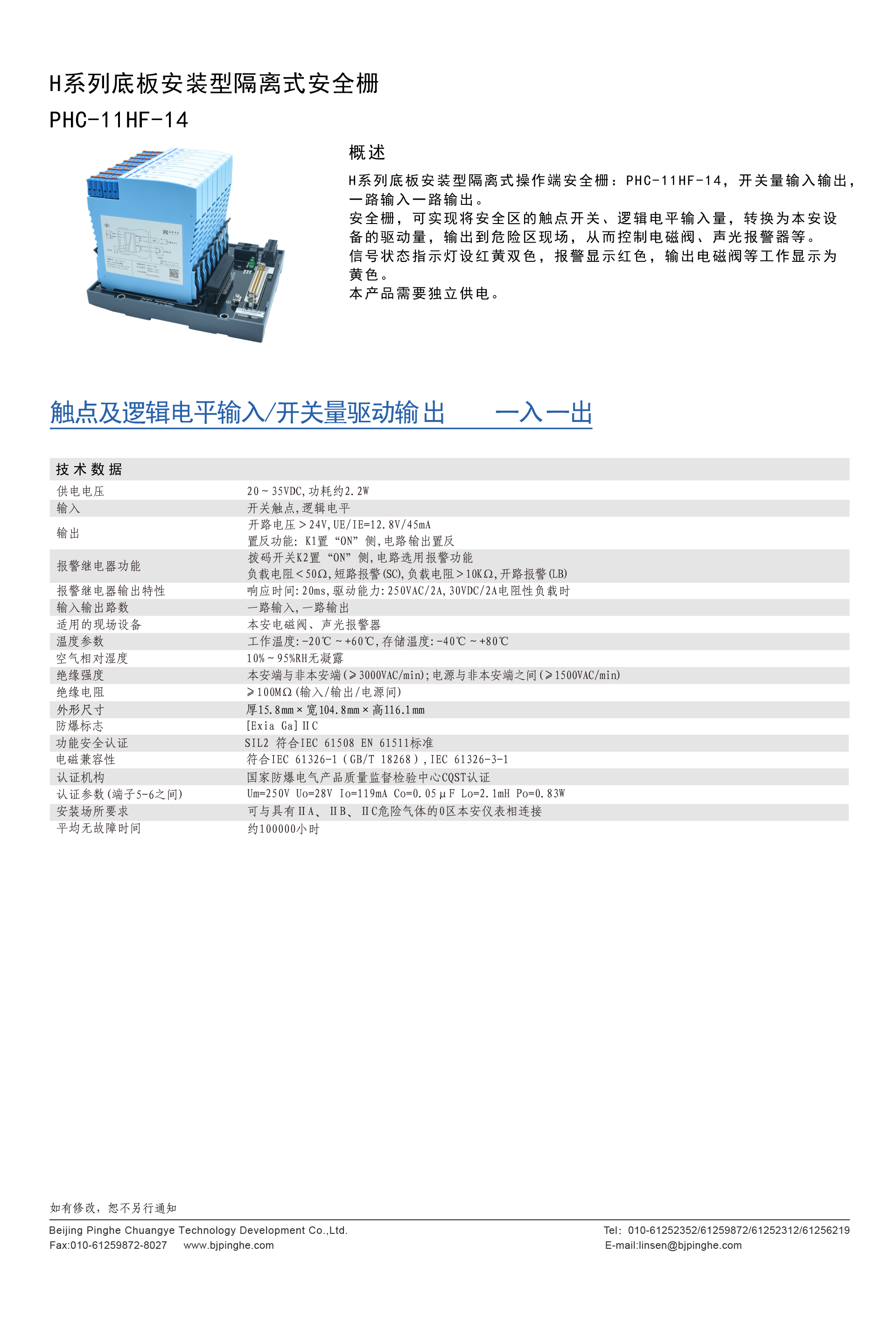

PHC-11HF-14
H系列底板安裝型隔離式操作端安全柵: PHC-11HF-14,開關量輸入輸出,一路輸入一路輸出。
安全柵,可實現將安全區的觸點開關、邏輯電平輸入量,轉換為本安設備的驅動量,輸出到危險區現場,從而控制電磁閥、聲光報警器等。
信號狀態指示燈設紅黃雙色,報警顯示紅色,輸出電磁閥等工作顯示為黃色。
本產品需要獨立供電。
| 供電電壓 | 20~35VDC，功耗約2.2W |
|---|---|
| 輸入 | 開關觸點，邏輯電平 |
| 輸出 | 開路電壓>24V，UE/IE=12.8V/45mA置反功能：K1置“0N”側，電路輸出置反 |
| 報警繼電器功能 | 撥碼開關K2置“0N”側，電路選用報警功能負載電阻<50Ω，短路報警（SC)，負載電阻>10KΩ，開路報警（LB） |
| 報警繼電器輸出特性 | 響應時間：20ms，驅動能力：250VAC/2A，30VDC/2A電阻性負載時 |
| 適用現場設備 | 本安電磁閥、聲光報警器 |
| 溫度參數 | 工作溫度：-20℃~+60℃， 存儲溫度：-40℃~+80℃ |
| 空氣相對濕度 | 10%~95%RH無凝露 |
| 絕緣強度 | 本安端與非本安端（≥3000VAC/min）；電源與非本安端之間（≥1500VAC/min) |
| 絕緣電阻 | ≥100MΩ（輸入/輸出/電源間） |
| 外形尺寸 | 厚12.5mm×寬108mm×高118mm |
| 電磁兼容性 | 符合IEC 61326-1（GB/T18268），IEC 61326-3-1 |
| 防爆標志 | [Exia Ga]lⅡC |
| 功能安全認證 | SIL2符合IEC61508EN61511標準 |
| 認證機構 | 國家防爆電氣產品質量監督檢驗中心COST認證 |
| 認證參數（端子3-4之間） | Um=250V Uo=28V Io=119mA Co=0.05uF Lo=2.1mH Po=0.83W |
| 安裝場所要求 | 可與具有1ⅡA、ⅡB、ⅡC危險氣體的0區本安儀表相連接 |
| 平均無故障時間 | ≤100000小時 |
